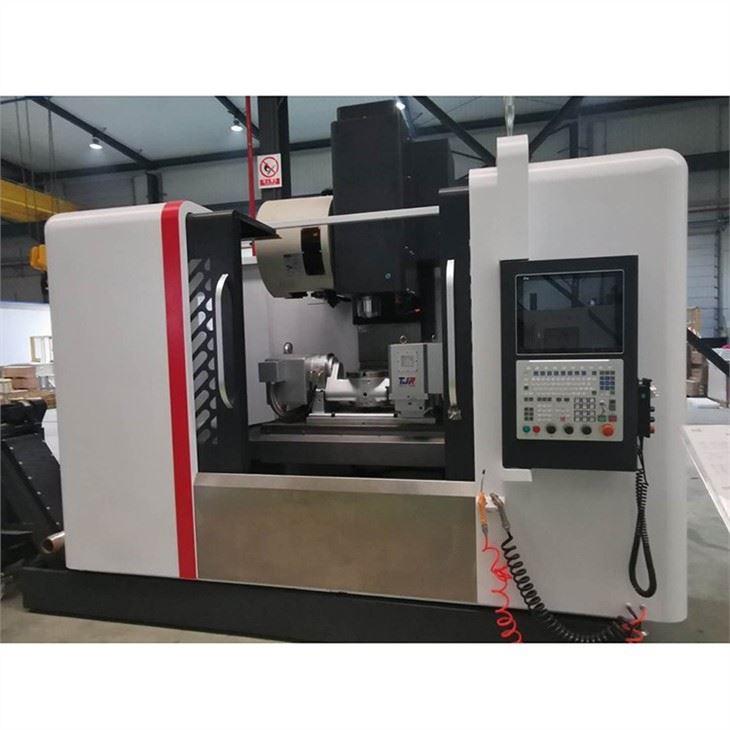

מכונת כרסום CNC HMU50 5
תיאור
פרמטרים טכניים
תכונות המוצר של HMU50 5-מכונת כרסום CNC Axis
1. שולחן נדנדה מסתובב בסגנון עריסה, גודלו מתאים במיוחד לעיבוד חלקי עבודה גיאומטריים מורכבים.
מומנט מירבי של מנוע לצירים מסתובבים 990Nm
מומנט מירבי של מנוע לצירי הטיה 3490Nm
מהירות צירים מסתובבים 100r/min
מהירות צירי הטיה 50 ר/דקה
גודל חלק עבודה מקסימלי Ø520X330(H)
משקל חומר עבודה מרבי 300K גרם
יתרונות של עיבוד רב צירי
קצר את אורך הכלי, הגדל את קשיחות החיתוך ושפר את דיוק החיתוך, איכות העיבוד ויעילות העיבוד של עיבוד שבבי מרובה פנים.
הסכין הכדורית משמשת בצורה הטובה ביותר כדי להימנע מנקודת קוטר כלי החיתוך, שיכולה להאריך את חיי הכלי ולשפר את הדיוק של המשטח המעובד.
צמצם את שגיאת ההידוק של חלקי העבודה וקצר את זמן הטעינה והפריקה של חלקי העבודה.
אין צורך להשתמש בכלים מיוחדים לעיבוד, חיסכון בעלויות הכלים.
השלם עיבוד עובש/חלקים מורכבים בבת אחת, חוסך את העלות של מתקנים מיוחדים.
צמצום נהלי עיבוד ועלויות כדי להגדיל את הפרודוקטיביות.
פרמטרים טכניים של 5-ציר ציר
| דֶגֶם | TOM-WZ545 | אופציונלי |
| גודל שולחן עבודה (מ"מ) (לעיון בלבד, הפרמטרים בפועל של הפטיפון האופציונלי של הלקוח יגברו) | Φ500(650) | |
| קו שמאלה וימינה (X) (מ"מ) | 700 | |
| מהלך קדימה ואחורה (Y) (מ"מ) | 450 | |
| מהלך למעלה ולמטה (Z) (מ"מ) | 400 | |
| מרחק ממרכז הציר למסילה המנחה (מ"מ) | 224 | |
| מרחק מקצה הציר לשולחן העבודה (מ"מ) | 200-600 | |
| מתחדדת ציר (דגם/גודל) | BT40/Φ150 | |
| מהירות ציר | 10000 (סטנדרטי) | 12000 (אופציונלי) |
| מפרטי מגזין הכלים | 24T | 32T,60T (אופציונלי) |
| מפרט בורג כדור של XYZ | 4512/4512/4512 | |
| מפרטי רכבת קו של X | RG45HA | |
| מפרטי רכבת קו של Y | RG45HA | |
| מפרטי רכבת קו של Z | RG45HA | |
| מהירות מהירה תלת צירים (M/min) | X=30,Y=30,Z=30 | |
| XYZ מצב חיבור מנוע | חיבור ישיר | |
| פרמטרי מנוע מומלצים של ציר (הספק KW) | 15 | |
| פרמטרי מנוע מומלצים של X,Y,Z(מומנט NM) | 16,16,16 | |
| תושבת מגן מסילה (X,Y,Z)(מ"מ) | 380(X), Y ו-Z אין את זה | |
| גובה הבלוק (מ"מ) | 50 | |
| עומס שולחן עבודה (לעיון בלבד, הפרמטרים בפועל של הפטיפון האופציונלי של הלקוח יגברו) | 200 ק"ג | |
| מצנן שמן | לֹא | |
| תחנה הידראולית | לֹא | |
| מסוע שבבים | אופציונלי | |
| משקל נטו של מכונה חשופה (לא כולל שולחן עבודה) | 7.5t |
סרטון על HMU50 5-מכונת כרסום ציר
