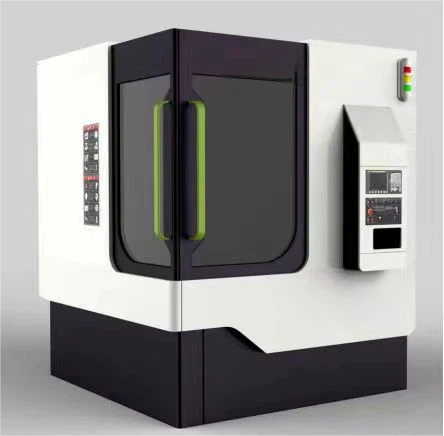

מרכז עיבוד CNC קטן 5 צירים Hak260F5
תיאור
פרמטרים טכניים

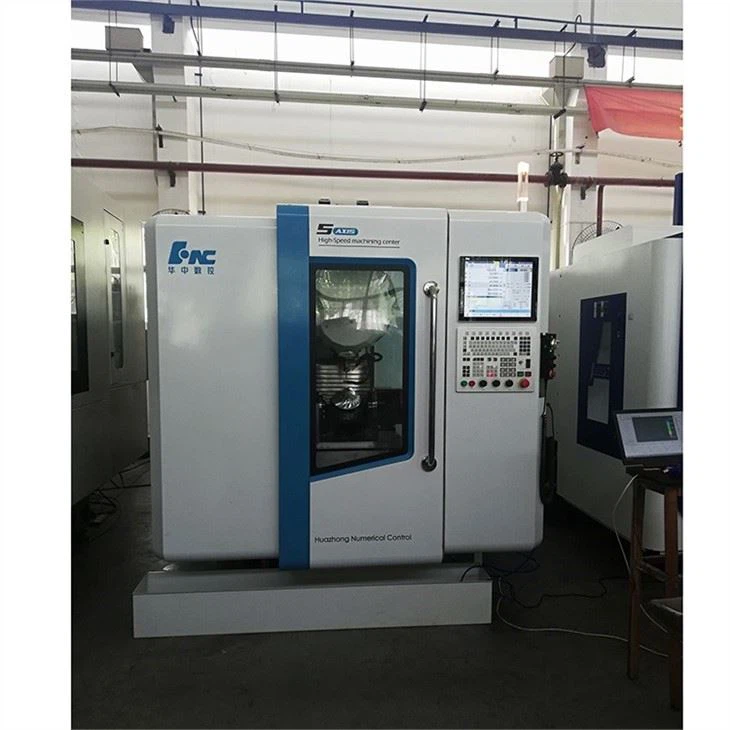

מרכז עיבוד CNC קטן ובינוני מבוא
זהו מרכז עיבוד CNC קטן וחסכוני בעל 5 צירים עם פונקציות במהירות גבוהה. זה יכול לבצע הוראת פעולה חמישה צירים, ולבצע הוראה ועיבוד של חלקי קופסה, חלקי מעטפת, חלקי דיסק וחלקים אחרים.
למה לבחור אתHAK260F5 מרכז מכונת CNC קטן עם חמישה צירים?

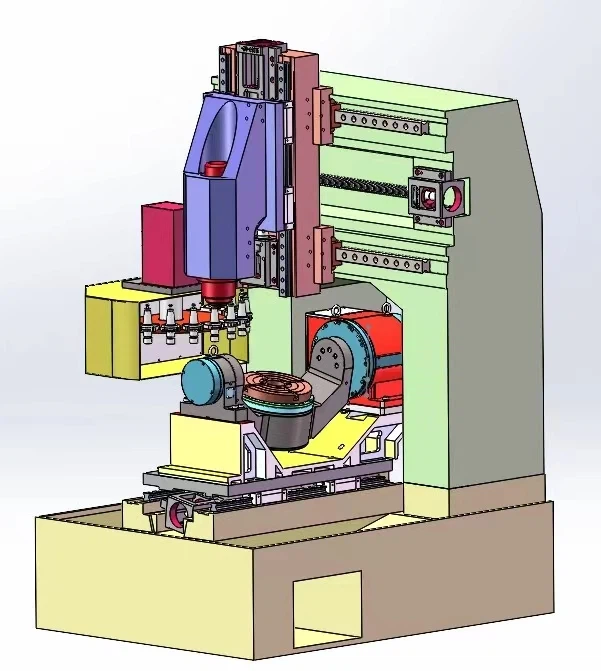

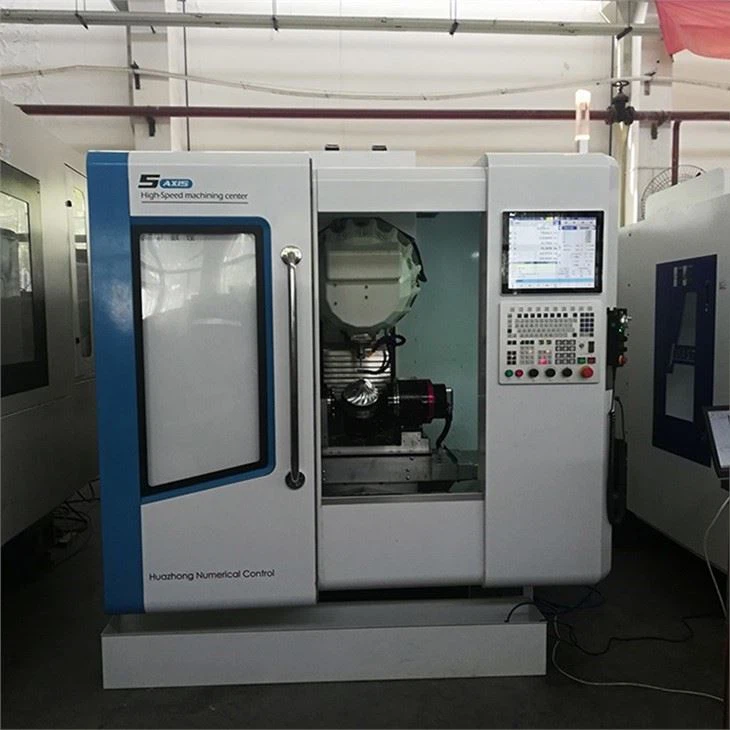

המבנה הכולל של מכונת ה-cnc הקטנה בת 5 צירים מורכב מחלקים בסיסיים כמו המיטה, מסגרת הגג המשולבת, הכבש, לוחית ההחלקה ושולחן העבודה הסיבובי, שולחן העבודה הסיבובי (בציר X) נע לאורך לאורך מוביל המיטה מסילה, ולוחית ההחלקה זזה לרוחב למעלה ולמטה לאורך התנועות שמאלה וימינה של מסילת מוביל הקורה (ציר Y) וראש הטיית האיל (ציר Z). כלי המכונה מקובע עם מסגרת גב ומבנה שולחן עבודה נע, המורכב בעיקר משולחן עבודה מסתובב, מיטה, מסגרת משולבת, כבש, קופסת ציר, מערכת פניאומטית של כלי מכונות, מערכת הידראולית של כלי מכונה, מערכת איזון הידראולית בציר Z, מלאה סרגל סורג בלולאה סגורה, מערכת קירור כלי עבודה, הגנה מלאה על מכונות, לוח תפעול ומערכת בקרה אלקטרונית (דרגה חסינת אבק IP6), מערכת להסרת אבק, התקן אנטי סטטי ורכיבים נוספים.
הוא מאמץ ציר חשמלי של Aibek, מהירות גבוהה, דיוק גבוה, והמהירות המרבית יכולה להגיע ל-20000 r/min.
אמצו בטייוואן בורג כדורי בעל דיוק גבוה וחוזק גבוה. באמצעות אום נעילה מיובא ברמת דיוק גבוהה, בורג הכדור נמתח מראש, מה שמגביר מאוד את קשיחות ההולכה ומבטל את השפעת העיוות התרמי במהלך התנועה, ובכך מבטיח את דיוק המיקום ודיוק המיקום החוזר של כלי המכונה.
צירי X, Y ו-Z מאמצים את מסילת ההובלה הכבדה המקורית של טייוואן, רוחב המסילה הליניארית הוא 45 מ"מ, ומגלשת המסילה הליניארית מורחבת ומוגדלת, במיוחד ההחלקה של ציר Z מתארכת. בנוסף לעמידה בדרישות הלקוח למהירות מהירה ודיוק גבוה, ניתן להשתמש במוביל הליניארי הכבד של הרולר גם לחיתוך חזק, ובמקביל, הוא יכול גם להאריך את חיי השירות של מסלול ההובלה של כלי המכונה.
מגזין כלי Guangzhou BT30-12T משמש כדי לעמוד בדרישות האוטומציה ולהפחית את שיעור הכשלים של כלי מכונות.
כלי המכונה מצויד בכיסוי מגן על מסילת הדרכה אטומה, שיכול להגן ביעילות על מסילת ההדרכה ועל בורג ההובלה ולהאריך את חיי השירות שלה.
כאשר הכלי מצויד בהגנה מלאה תלת מימדית, מובטח שהכלי לא ירטוט כשהשבבים חזקים.
הדור החדש של מערכת בקרה מספרית חמישה צירים מתקדמת 220MA-5 מאומצת, קצה הכלי RTCP עוקב אחר חבילת הפונקציות חמשת צירים חמשת צירים, ומנוע הסרוו מהדור החדש מצויד כדי להבטיח את היתרונות של יציבות גבוהה, מהירות מהירה, משטח חלק ודיוק גבוה של מערכת הבקרה.
מערכת שימון אוטומטית: שימון מסילת ההדרכה מאמצת מפיץ נפח עם הזרקת שמן, והשמן הנדרש למסילת ההדרכה מסופק באופן קבוע וכמותי, על מנת להפחית את בזבוז שמן הסיכה ולהימנע מזיהום סביבתי.
החיווט בארון החשמל מתאים לתקנות בטיחות החשמל הלאומיות כדי להבטיח שמערכת הבקרה נקייה מהפרעות חיצוניות במהלך הפעולה. ערובה טובה יותר לבטיחות ייצור.
כלי המכונה מצויד במתקן אוטומטי להסרת שבבים, מבנה שרשרת זחל בגוף, ומכונית שבבים בעלת קיבולת גדולה.
פיצוי גובה דיוק גבוה, כל פיר העברה משתמש בלייזר בלייזר דיוק גבוה לצורך זיהוי ופיצוי אופטימיזציה, כך שדיוק המיקום של כל ציר יהיה מדויק יותר, והוא מתאים יותר לעיבוד חלקים בעלי דיוק גבוה. במקביל, נעשה שימוש בניתוח ועיבוד מתקדמים של אופטימיזציה של כדורים כדי להבטיח את הדיוק של כלי המכונה בעת עיבוד משטח עגול ומעוקל.
באמצעות Guangzhou Juzhuo Φ260mm CNC כפול צירים, הוא יכול לממש עיבוד של חמישה צירים וחמישה צדדים.
מה לגבי הציר
דיאגרמת מומנט הציר
פרמטר טכני ראשי של הציר
1 | לחץ פריקת צילינדר (MPa) | 0.55-0.6 |
2 | לחץ איפוס צילינדר (MPa) | 0.55-0.6 |
3 | זרימת אוויר נושבת אבק (L/min) | 80±20(לחץ אוויר 0.25MPa)(בעת החלפת כלי) |
4 | זרימת גז איטום גז (ליטר/דקה) | 45±10(לחץ אוויר 0.15MPa)(בעת עבודה) |
5 | קשיחות רדיאלית (N/μm) | גדול או שווה ל-120 |
6 | קשיחות צירית (N/μm) | גדול או שווה ל-106 |
7 | ציר רדיאלי (מ"מ) | פחות או שווה ל-0.002 (ב-10 מ"מ על המוט הסטנדרטי) פחות או שווה ל-0.005 (ב-200 מ"מ על המוט הסטנדרטי) |
8 | יציאה מוחלטת של החרוט הפנימי בקצה הציר (מ"מ) | פחות או שווה ל-0.001 |
9 | ערך רטט (מ"מ/שנייה) | פחות או שווה ל-0.8 |
10 | קוטר משטח הרכבה (מ"מ) | φ120(0/-0.022) |
11 | זרימת מי קירור (ליטר/דקה) | {{0}}(לחץ מים 0.25MPa) |
12 | מתח ידית הכלי (N) | 2900×(1±10%) |
13 | תזוזה צירית של מחזיק הכלי בעת פריקת כלי (מ"מ) | 0.4-0.6 |
14 | חורי ברגים להרכבת אוגן | 8-M8 PCD135mm |
טבלת פרמטרים של ציר
דגם ציר | DGZYX-12030/ ציר חשמלי כרסום במהירות גבוהה 11B-BFPWVS | סוג מנוע | מגנט קבוע סינכרוני |
תדר מקסימלי (הרץ) | 1000 | מהירות מרבית (סל"ד) | 30000 |
מתח מקסימלי (V) | 380 | זרם מקסימלי (A) | 48 |
הספק מקסימלי (kW) | 25.6 | מומנט מרבי (Nm) | 24.45 |
תדר מדורג (הרץ) | 340 | מהירות מדורגת (סל"ד) | 10200 |
הספק מוצא מדורג (kW) S1 | 11 | הספק מוצא מדורג (kW) S6 | 16.5 |
זרם כניסה מדורג (A) S1 | 24 | זרם כניסה מדורג (A) S6 | 36 |
S1 מומנט פלט מדורג (Nm) | 10.3 | S6 מומנט פלט מדורג (Nm) | 15.45 |
התנגדות בידוד מנוע (MQ) | גדול או שווה ל-500 (רמת H) | בדיקת מתח עמידה בפיתול מנוע (V/M) | עמידה במבחן מתח: 1500V/1 דקה |
מוטות מנוע (2P) | 4 | סוג חיישן טמפרטורה | KTY84-130 |
סוג ידית כלי | BBT30 | סוג ידית כלי | צִילִינדֶר |
צורת שימון מיסבים | שימון גריז | משקל ציר (ק"ג) | 30±0.5 |
שחרר ומשיכה אות | 2 PNP פתוח בדרך כלל (3 מדינות) | קוֹדַאִי | גל סינוס 128 |
מפרט טכני
שֵׁם | תֵאוּר | יְחִידָה | Hak260F5 |
לִנְסוֹעַ | תנועה בציר X/Y/Z | מ"מ | 400/180/205 |
זווית סיבוב ציר A | דרג | ±120 | |
זווית סיבוב ציר C | Deg | 360 | |
גודל שולחן עבודה | מ"מ | Ø260 | |
מקסימום יכולת נשיאת עומס של שולחן עבודה | KG | אופקי 30, אנכי 20 | |
רוחב חריץ T | מ"מ | 12H7 | |
מהירות מעבר | מהירות חציית ציר X/Y/Z מקסימלית | מ"מ/דקה | 24000 |
מהירות מעבר מהיר של ציר מיזוג האוויר | ר/דקה | 45/50 | |
מהירות חיתוך מקסימלית של חלק העבודה | מ"מ/דקה | 10000 | |
מהירות הזנת חיתוך ציר מיזוג אוויר | ר/דקה | 45/50 | |
מנוע סרוו | כוח מנוע סרוו בציר X/Y/Z | KW | 2.4/2.4/3.1 |
כוח מנוע סרוו בציר מיזוג אוויר | KW | 5.3/2.5 | |
כוח מנוע סרוו של מגזין כלי עבודה | W | 750 | |
דִיוּק | דיוק מיקום ציר X/Y/Z | מ"מ | 0.006/0.006/0.006 |
דיוק מיקום ציר מיזוג אוויר | ＂ | ±8 | |
דיוק מיקום חוזר | מ"מ | 0.003/0.003/0.003 | |
דיוק מיקום חוזר של ציר הסיבוב | ＂ | ±5/±5 | |
מגזין כלי סרוו | יְכוֹלֶת | יח' | 12 |
קוטר כלי עבודה מקסימלי | מ"מ | Ø33 | |
אורך כלי מרבי | מ"מ | 100 | |
יחס מפחית | 1:10 | ||
מפרט בורג כדור | קוטר בורג כדור בציר X/Y/Z, עופרת | Ø40×12P | |
סוג מדריך | ציר X\Y\Z מאמץ מדריך לינארי | מ"מ | 45/35/35 |
מערכת CNC | Syntec 220MA-5 | ||
מבנה ומראה | מִבְנֶה | מיטה מברזל יצוק (לא מרותך), מבנה גג | |
מקור לחץ אוויר | kgf/cm² | 6-8 | |
כוח מוחלט | KV/A | AC תלת פאזי 380/12 | |
מידות כוללות | מ"מ | 2500×2000×2400 | |
משקל מכונה | KG | 3200 | |
